一、起重量及工作范圍

LNG 儲罐罐頂需檢修的設備主要為罐內低壓輸送泵和罐頂閥門。目前國內外LNG 儲罐常用的不同流量及揚程的低壓輸送泵(含頂板) 其最小質量約2t，最大質量約8t，常用的罐頂安全閥的質量為0.5～1.5 t。

1．防爆曲軌電動葫蘆

目前國內常用的防爆曲軌電動葫蘆，其起重量最小為0.5 t，最大一般為16 t。因此，在起重能力方面，曲軌電動葫蘆能滿足目前常用低壓泵的起重要求。在工作范圍方面，曲軌電動葫蘆覆蓋的區域是平行于曲軌的一條曲線帶，同時受到葫蘆卷筒長度的影響，為使小車帶動葫蘆能在曲軌上順暢地行走，曲軌的曲率半徑不能太小。目前國內外LNG儲罐罐頂曲軌電動葫蘆能通過的最小曲率半徑為3～5m。因此，曲軌電動葫蘆的工作范圍比較窄，一般適用于罐頂設備間距大，且基本呈規則環形布置的LNG 儲罐。

2． 防爆懸臂起重機

防爆懸臂起重機由于吊臂可繞立柱在水平面內回轉，同時電動小車帶動葫蘆可在吊臂上行走，因此它的工作區域是吊臂旋轉所能覆蓋的圓形或扇形面，工作范圍非常大。但是由于受到撓度、傾覆力矩，以及基礎強度的影響，目前國內外在LNG 儲罐罐頂使用的懸臂起重機的最大起重量不超過5 t，最大臂長不超過15 m。因此，懸臂起重機一般適用于罐內低壓泵質量不超過 4 t，罐頂設備間距小，布置比較密集的小型LNG儲罐。

二、安全穩定性

由于LNG 儲罐檢修起重機械安裝在罐頂，故其載荷全部作用于罐頂及罐壁上。當罐體的強度和承載力固定時，起重機的基礎載荷越大，罐體的負載就越大，而儲罐系統的安全性和穩定性則越低。

1．曲軌電動葫蘆

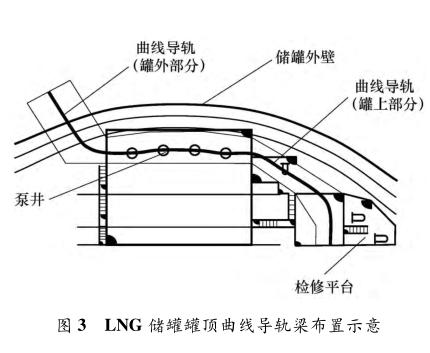

LNG 儲罐罐頂曲軌電動葫蘆的曲線導軌梁布置如圖 3 所示。

軌道分罐上部分和罐外部分，罐上部分主要平行地布置在環形泵井以及一部分管道閥門區域的正上方，罐外部分為罐上軌道的延伸，平行于地面布置，軌道梁利用鋼結構支撐固定在罐頂平臺上，因此曲軌電動葫蘆對罐頂?shù)妮d荷主要包括軌道梁、鋼結構、曲軌電動葫蘆、鋼絲繩以及吊鉤的自重載荷，吊具以及吊物的起升載荷和工作狀態風載荷。

2．懸臂起重機

懸臂起重機對 LNG 儲罐的載荷主要包括:立柱、懸臂、旋轉機構、梯子平臺、電動葫蘆、鋼絲繩以及吊鉤的自重載荷，吊具以及吊物的起升載荷，工作狀態風載荷，回轉離心力，回轉運動起(制) 動時的慣性載荷，同時還包含由自重載荷、起升載荷、工作狀態風載荷、回轉離心力以及慣性載荷產生的彎矩即傾覆力矩［3，4］。

3．基礎載荷比較

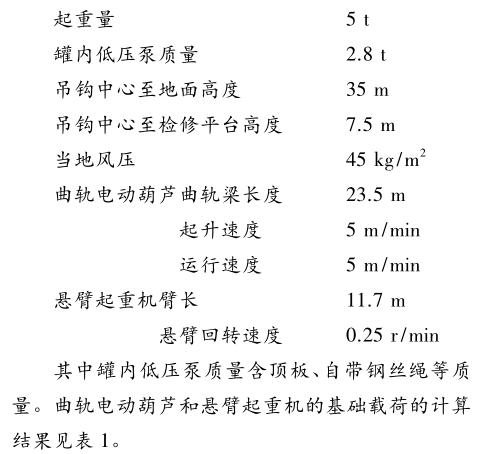

根據 GB /T 3811 － 2008《起重機設計規范》要求，以山東省某 LNG 項目 3 萬立的儲罐為例，儲罐罐頂基礎載荷的計算參數如下:

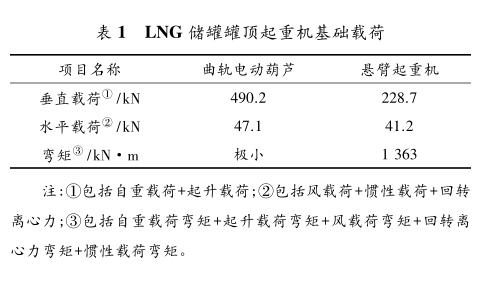

其中罐內低壓泵質量含頂板、自帶鋼絲繩等質量。曲軌電動葫蘆和懸臂起重機的基礎載荷的計算結果見表 1。

從表1中可以看出，曲軌電動葫蘆與懸臂起重機相比:①前者垂直載荷雖然大，但是分布在多個(該項目為10～20個)鋼結構柱基礎上，因此單個基礎上的荷載并不是很大，而后者的垂直載荷則是集中在一個基礎上;②兩者的基礎上承受的水平載荷比較接近;③前者的傾覆力矩遠遠小于后者的傾覆力矩。通過以上分析可以看出，用于LNG儲罐罐頂檢修時，曲軌電動葫蘆的安全穩定性優于懸臂起重機的。
