在生產中未運送原材料、半成品或成品，檢修安裝設備，廠房內需設置必要的起重運輸設備。起重常用的起重運輸設備是吊車，常用吊車有3種。

1、單軌懸掛式吊車

在廠房的屋架下懸掛單軌，吊車裝在單軌上，按單軌線運行或起吊重物。軌道轉彎半徑不小于2.5m，起重量不大于5t。它操縱方便，布置靈活，有手動和電動兩種類型。

2、梁式吊車

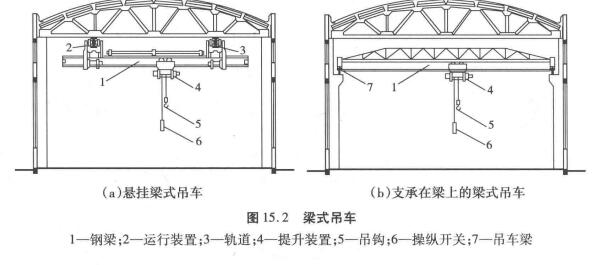

梁式吊車分為懸掛式吊車和支承梁式吊車兩種，如圖15.2（a）、（b）所示，前者在屋架下弦懸掛雙軌，在雙軌下部安裝吊車；后者在兩列柱的牛腿上設吊車梁和軌道，吊車裝于軌道上，兩種吊車的橫梁均可沿軌道縱向運行，梁上電動葫蘆可橫向運行和起吊重物，起重量不超過5t，起重時可以電動，亦可手動。

3、橋式吊車

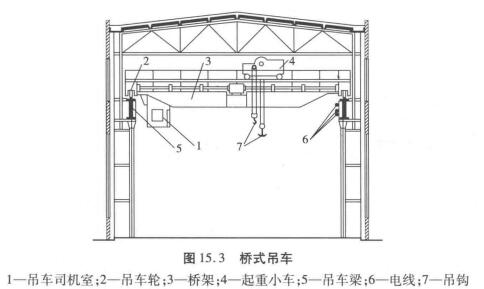

吊車的橋架支撐在吊車梁的鋼軌上，沿廠房縱向運行，起重小車安裝在橋架上面的軌道上橫向運行。起重量為5-400t甚至更大。司機室設在橋架一端的下方。如圖15.3所示。

根據工作時間內的工作時間，橋式吊車的工作制分重級工作制（工作時間大于40%）、中級工作制（工作時間大于25%-40%）、輕級工作制（工作時間大于15%-25%）3種情況。

設有橋式吊車時，應注意廠房跨度和吊車跨度的關系，使廠房的寬度和高度滿足吊車運行的需要，并應在柱間適當位置設置通向吊車司機室的鋼梯及平臺，當?shù)踯嚍橹丶壒ぷ髦苹蚱渌枰獣r，尚應沿吊車梁側設置安全走道板，以保證檢修和人員行走的安全。

除上述幾種吊車形式外，廠房內部根據生產特點的不同，還有各式各樣的運輸設備，如吊鏈、輥道、傳送帶等，此外還有氣墊等新興的運輸工具。
