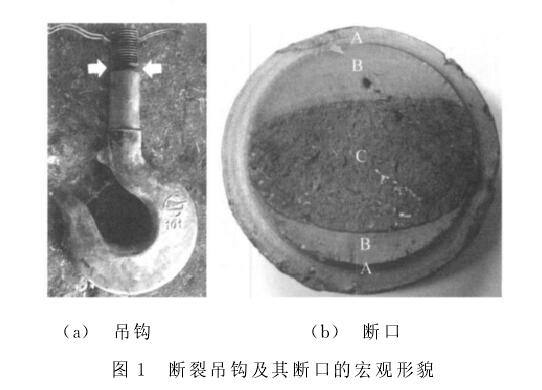

  湖南某公司的10噸的吊鉤在吊運過程中突然從柄部和螺紋尾部的過渡處發生斷裂，所幸無人員傷亡，那么究竟是哪種原因引起的吊鉤斷裂呢？下面從化學成分分析、斷口分析和金相檢驗等方法對吊鉤斷裂進行分析。

  經過分析，該吊鉤化學成分符合標準要求，顯微組織正常，力學性能良好，安全裕度大，說明該吊鉤的設計、材料、生產工藝和熱處理都不存在問題。從其斷裂的位置來看，柄部軸頸處正是橫截面積發生突變的過渡圓角的設計、加工和強化工藝極為重要，圓角設計不當，或加工不符合設計要求，都有可能成為疲勞斷裂的根源。該吊鉤的軸頸處是整個柄部橫截面積最小的地方，從柄部到螺桿幾乎為直角過渡，且在過渡處留下了粗糙機加工刀痕，尖銳的刀痕產生顯著的應力集中現象，使裂紋在此萌生。

  吊鉤在正常使用過程中主要承受軸向拉應力，柄部兩側的拉、壓兩向交變應力較小，當起吊傾斜角太大或吊運過程中加速度太大時，柄部軸頸處兩側承受的拉、壓兩向交變應力明顯增加，促使軸頸處的裂紋由兩側不斷向里擴展?？梢钥闯鼋K斷區有明顯的人字花樣，顯示了終斷時李文由疲勞李文較深的一側向另一側失穩擴展而迅速發生斷裂。

  由于該吊鉤柄部與螺紋尾部的過度處角太小，并且有明顯的機加工刀痕，造成應力嚴重集中，促使裂紋在此萌生；吊鉤在作業過程中，由于存在起吊傾斜角和吊運時的前后擺動，使得吊鉤柄部兩側承受了較大的拉、壓應力，促使裂紋不斷擴展，最終導致吊鉤發生了雙向彎曲疲勞斷裂。
