電動葫蘆的起重量由10噸到100噸屬于大起重量，它主要用于單軌工字鋼上起吊較大物件或葫蘆雙梁起重機的起升機構，主要闡述它在起升電機、吊鉤、卷筒方面的特點：

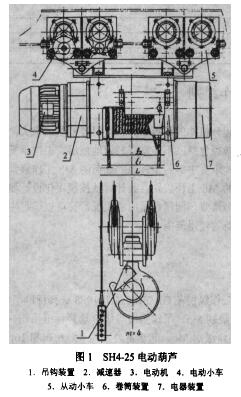

目前市場對大起重量的電動葫蘆需求不斷增長，它主要用于單軌工字鋼上運行，吊運起重量較大的物品，在大型鑄鐵聯合企業冶金生產車間吊運維修冶金零部件；還用于葫蘆雙梁起重機的起升機構。它的特點是自重輕、結構緊湊、安裝形式多樣、價格便宜。圖1是筆者設計的起重量25t的SH4型的電動葫蘆。

大起重量電動葫蘆工作級別

根據我國目前以電動葫蘆作為起升機構的葫蘆雙梁起重機需要量的增大，部分取代了擠式起重機。因此，在大起重量電動葫蘆的工作級別必須包括：不經?；蜉p閑地使用、機構承受輕的或中等載荷的M3工作級別；經常輕閑或中等地使用、機構承受中等或較重的M5工作級別；以及經常中等地或不經繁忙地使用、機構經常承較重的載荷的M6工作級別。設計時

就按模塊化設計要求，一機多工作級別，既滿足了使用使用不頻繁，起重量較重的作為維修，閘門起吊用的工況，又可以滿足生產環節需求使用頻繁，起重量中等或較重的工況，擴大電動葫蘆的使用范圍。

吊鉤和卷筒裝置

吊鉤應按照起重機起重量，工作級別在GB/T10051.1~1998選擇標準吊鉤，SH4型和SH5型電動葫蘆均按基型起重量10t和20t，工作級別M5，吊鉤強度等級P選擇標準吊鉤。它適用于M3工作級別，起重量12.5t和25t的要求；也符合工作級別M6，起重量分別為8t、6.3t和16t、12.5t的要求，

卷筒直徑一定按照“規范”和起重機設計手冊進行靜強度的校核性驗算合格。

起升電動機

由于起升機構裝配了錐形轉子制動電動機，所以不需要單獨設計一個制動器部件。對配套的錐形轉子制動電動機應作結構的改進設計，目前國內生產的錐形轉子制動電動機有2級、4級和6級。2極電動機轉速過高，目前電動機生產廠家如果要生產2級電動機必然要增加生產、檢測等相關設備，投入也是很大的，再加上軸頭是小齒輪，還要增加磨齒設備和工序。2極電動機大的優點是高速軸輸出的力矩較小，齒輪的模數，直徑均額選擇小些。4極錐形轉子制動電動機已生產了40多年，性能、質量、配套都能保證。所以SH4和SH5均選用4級錐形轉子制動電動機。
