群吊電動葫蘆的產品結構及應用
群吊電動葫蘆的產品結構及應用
瀏覽:6979 時間:2017-05-08

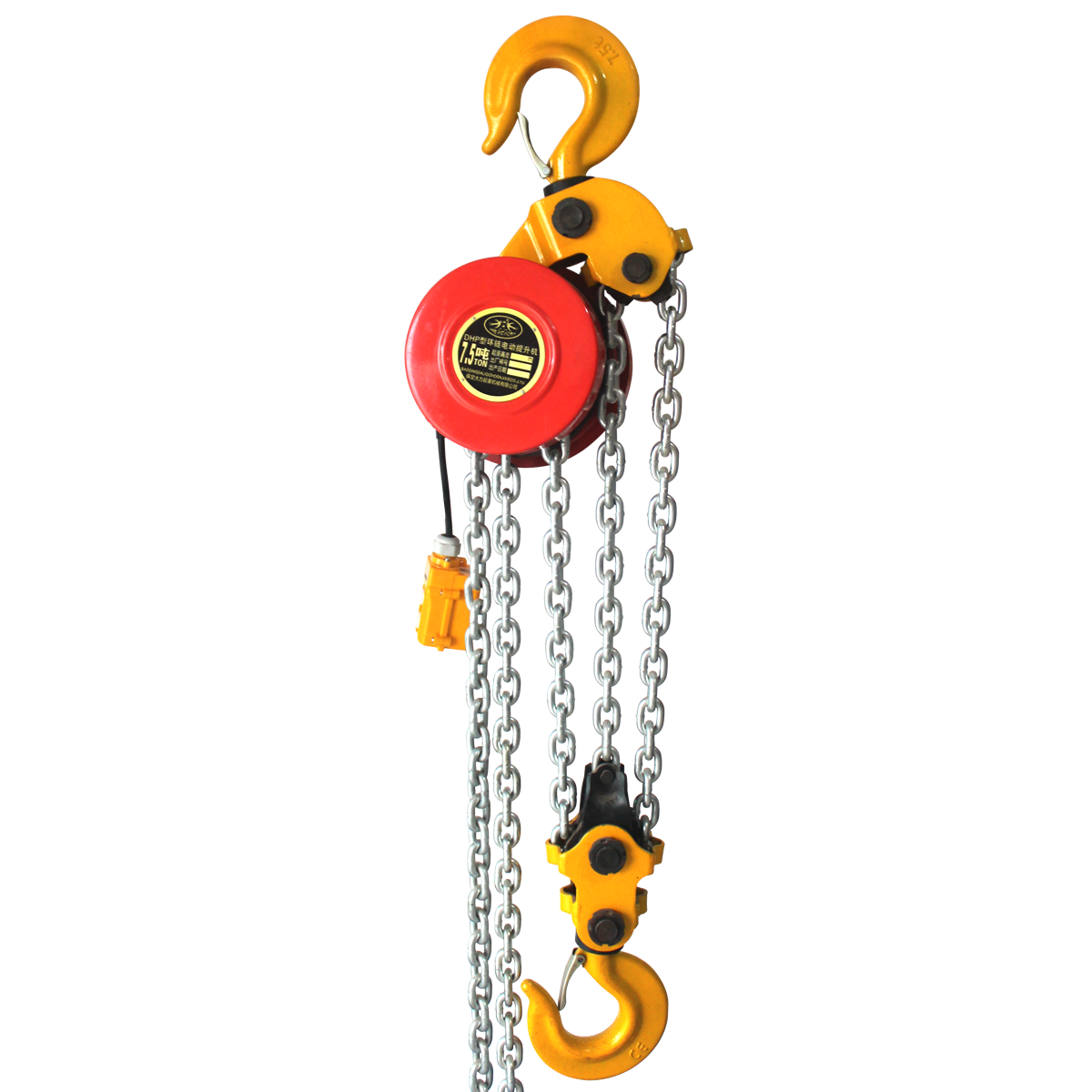

群吊電動葫蘆是一種低速型環鏈電動葫蘆,大的特點在于可多臺同步使用,是用于高層建筑施工中外墻腳手架整體提升,油田油罐制作,群體吊裝以及其他需要群體提升作業的輕小型起重機械。
群吊電動葫蘆初是根據建筑施工及油罐施工的需要,經部分更改設計從HSZ手拉葫蘆中衍生出的產品。因此,它既有手拉葫蘆輕便小巧的有點,又有電動葫蘆的自動功能,是一款應用極為廣泛的電動葫蘆產品。
群吊電動葫蘆產品構造主要有以下幾部分:
一、上鉤組件
上鉤、卡索板、構架、橫銷、游輪、
二、機體組件
罩殼:罩殼、螺母、墊片。
葫蘆頭:齒輪、三板、起重輪、導輪、擋板(分鏈器)、支撐桿。
行星減速器:箱體、行星架、行星齒輪、平鍵、彈簧擋圈。
電機:電機、太陽輪、平鍵、擋圈
三、鏈條
采用80級大包頭鏈條
四、下鉤組件
吊鉤、卡索板、游輪、下構架
群吊電動葫蘆是通過電機帶動行星齒輪、行星齒輪通過行星架帶動五齒長軸,五齒長軸帶動片齒輪、四齒短軸和花鍵孔齒輪。這樣,裝置在花鍵孔齒輪上的起重鏈輪帶動起重鏈條,從而可平穩提升重物。群吊電動葫蘆在負載狀態下是靠盤式電機制動的。
