市場上標準型防爆電動葫蘆都采用單卷筒結構，鋼絲繩在卷筒上單層纏繞，起升高度在6-30m。而國內不少大型石化企業規模越來越大，所需反應塔高度越建越高，這就要求配套使用的防爆電動葫蘆起升高度相應增高，30m已不能滿足需求，因此研制出一款雙卷筒型超高防爆電動葫蘆。

雙卷筒型防爆電動葫蘆工作原理：

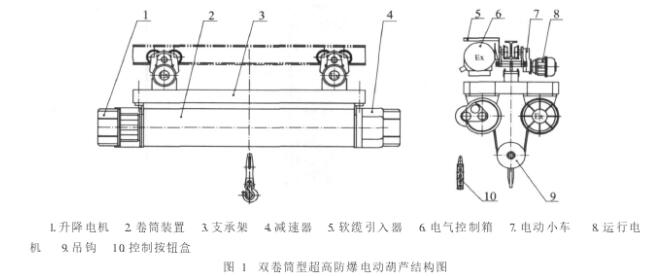

當超高電動葫蘆外來電源接通時，放開控制按鈕盒10的急停開關，按一下控制按鈕盒的總開按鈕，電氣控制箱6內的總停交流接觸器吸合并自鎖，再按控制按鈕盒的升降按鈕，電氣控制箱內的升降交流接觸器吸合，升降電機1啟動，帶動減速器4輸入軸轉動，并通過三級齒輪減速，再由減速器的輸出軸驅動卷筒裝置2內的卷筒轉動，從而纏繞鋼絲繩使吊鉤9升降起吊重物，升降按鈕放開時，電氣控制箱內的升降交流接觸器斷電，升降電機的錐形轉子受內部彈簧壓力的影響而軸向運動，使內部風扇制動輪制動，電動葫蘆停止升降；若再按下控制按鈕盒的運行按鈕，電氣控制箱內的運行交流接觸器吸合，運行電機8起動，通過驅動裝置減速帶動電動小車7的車輪左右運行，運行按鈕放開時，電氣控制箱內的運行交流接觸器斷電，運行電機的錐形轉子受內部彈簧壓力的影響而軸向運動，使內部風扇制動輪制動，超過電動葫蘆停止運行。當發現超高電動葫蘆工作異常時，按一下控制按鈕盒的急停開關即可切斷電源。其結構圖如下：

雙卷筒型超高防爆電動葫蘆起重量為2~10t，起升高度為50~100m，起升速度為8~16m/min。為了使超高電動葫蘆制造及維修方便，除卷筒、卷筒外殼、導繩器、吊鉤、支撐架外，其余零件均采用標準防爆電動葫蘆零件，還可制造雙速起升、雙速運行并配用超載限制器、遙控器等功能的電動葫蘆。
