說起螺旋千斤頂，想必大部分人都知道，因?yàn)楹芏噢I車隨車配備的就是螺旋千斤頂，它在維修或更換輪胎時可以頂起轎車，非常省力高效。

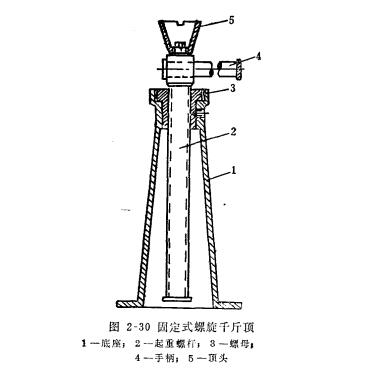

螺旋千斤頂?shù)慕Y(jié)構，見圖2-30。這是一種簡單的螺旋式千斤頂，它是由帶螺母的底座、起重螺桿、頂托重物的頂頭和轉動起重螺桿的手柄等幾個部分組成。

螺母用螺釘固定在底座上端。當轉動手柄時，螺桿即在螺母中上下移動，頂起或降下重物。

在工作場地不允許手柄操作大幅度地轉動，可以采用帶棘輪扳手的螺旋千斤頂，它的結構見下圖。工作時只需要在小范圍內來回?fù)u動手柄，便能升降螺桿。頂頭直接頂托重物，它不隨螺桿的轉動而轉動。底部作為螺桿的支撐件，其高度能容納整根起重螺桿的長度。

螺旋千斤頂由于螺紋的導角小于螺桿與螺母間的摩擦角，具有自鎖作用。所以在重物的作用下不會下落。

另外在普通螺旋千斤頂?shù)鬃旅嫜b一個水平螺桿的支架，不僅能夠頂升或下降重物，而且還能作水平方向的移動，在設備安裝時用的較多。
